Cat. No	제품메뉴얼	구매규격서	인증서	MSDS	ETC.
F08-02-280
F08-02-285
F08-02-290
F08-02-295

•

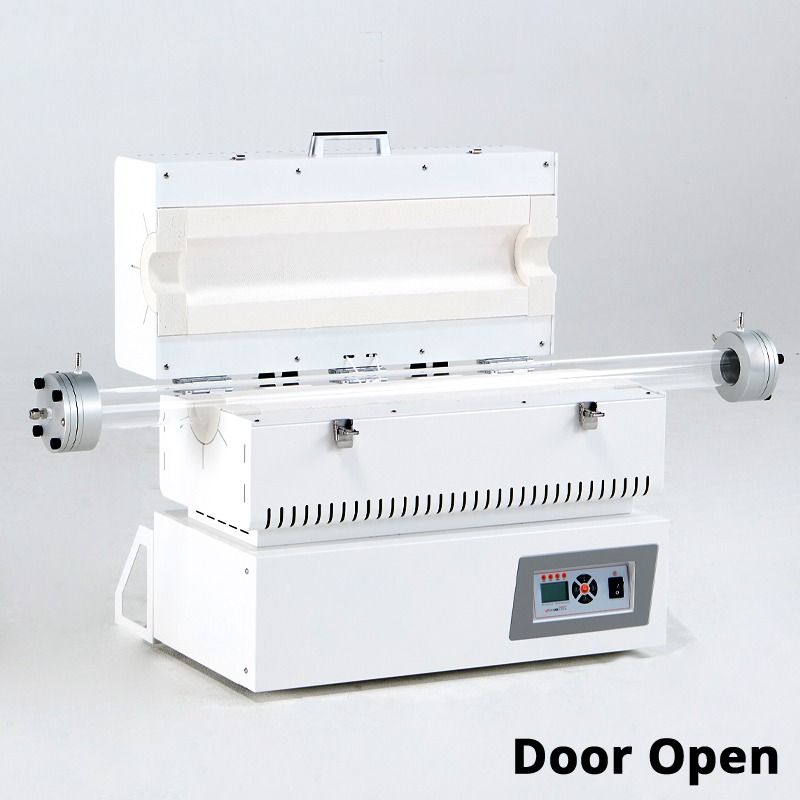

  Cat. No	Model	Tube Size	Heat Zone
  F08-02-280	LF-GT630	Ø 60mm	300 mm
  F08-02-285	LF-GT660		600 mm
  F08-02-290	LF-GT1030	Ø 100mm	300 mm
  F08-02-295	LF-GT1060		600 mm

  Technical Data

  Cat. No.		F08-02-280	F08-02-285	F08-02-290	F08-02-295
  Model		LF-GT630	LF-GT660	LF-GT1030	LF-GT1060
  Heat Zone		300 mm	600 mm	300 mm	600 mm
  Tube Size		Ø60mm		Ø100mm

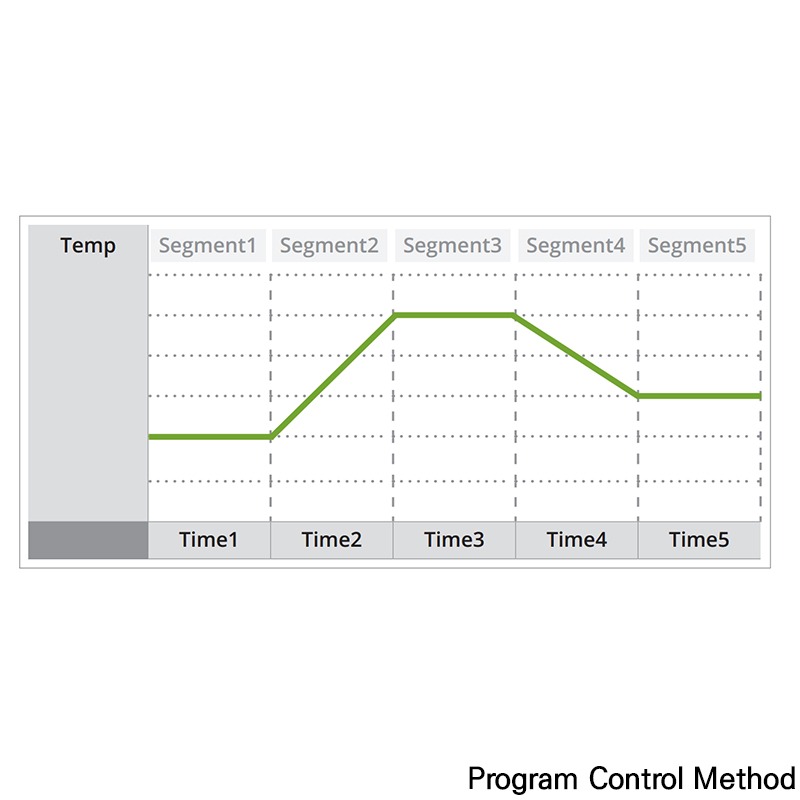

  Controller	Control	Program Control
  	Display	GLCD (Graphic LCD)
  	Program	2 Pattern 18 Segment
  Temperature		Max. 1000℃
  External Dimension (mm)		w400×d400×h580	w700×d400×h580	w400×d440×h620	w700×d440×h620
  Material	Internal	Ceramic Fiber Board
  	External	Powder Coated Steel
  Electric Supply	Power	1 Phase, 220 VAC, 50/60 Hz
  	Max Consumption	1.8 kW (8.2 A)	2.5 kW (11.4 A)	2.2 kW (10 A)	3.2 kW (14.7 A)
  	Power Line	Standard Plug
  Safety		Over Temp. & Current Protection, Automatical Fault Sensing System

  Tube

  Cat. No	Model	재질	Size, od x L

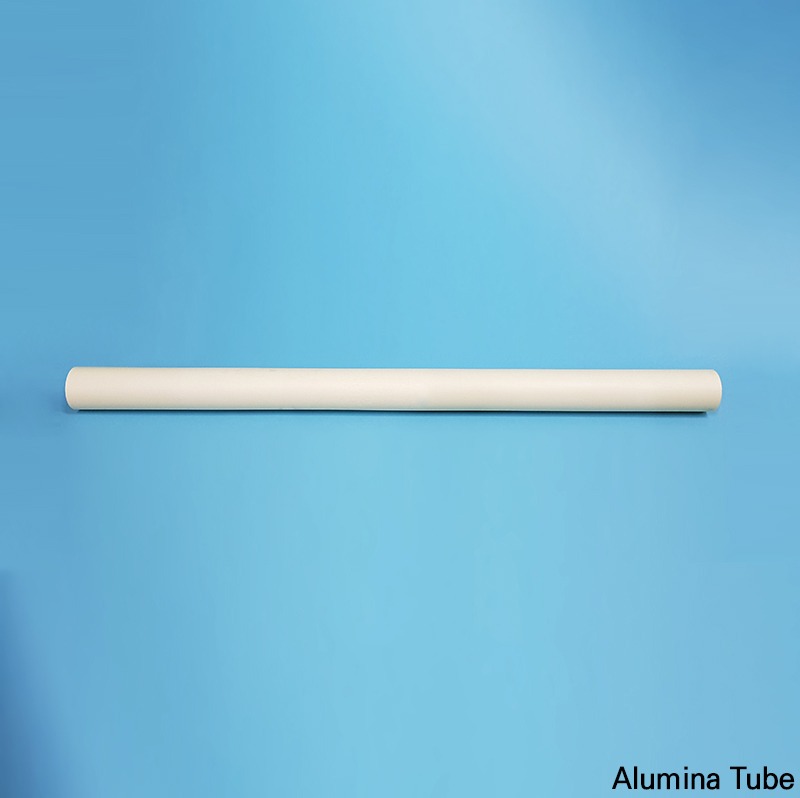

  T16-45-228	AT-060	Alumina	ф60 × L1000mm
  T16-45-270	AT-100		ф100 × L1000mm

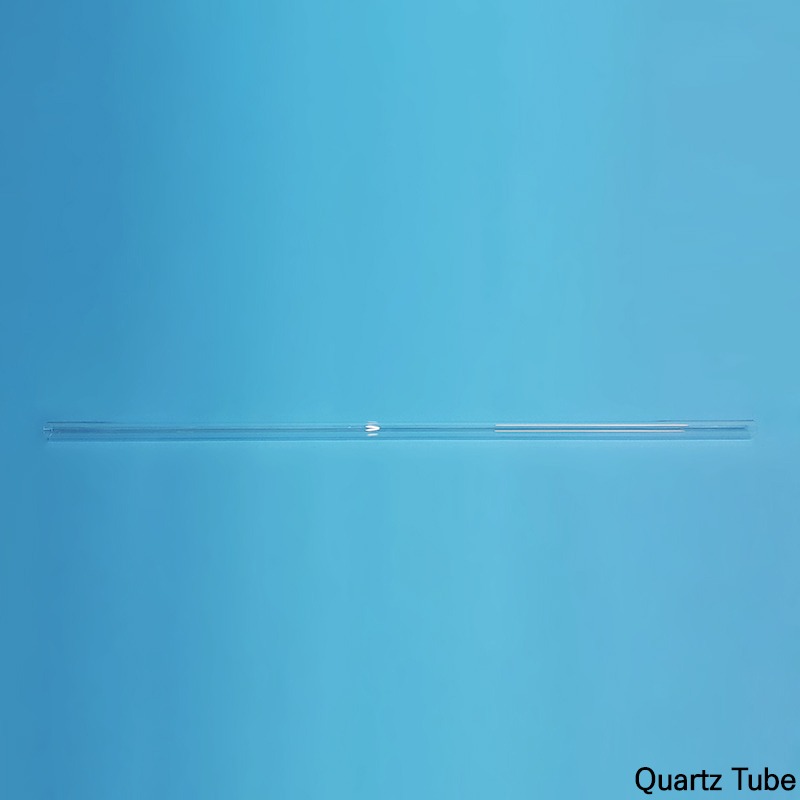

  Q01-60-288	QTS1048	Quartz	ф60 × L1200mm
  Q01-60-312	QTS1052		ф100 × L1200mm

  • ● 기타 다른 사이즈 튜브는 별도 문의

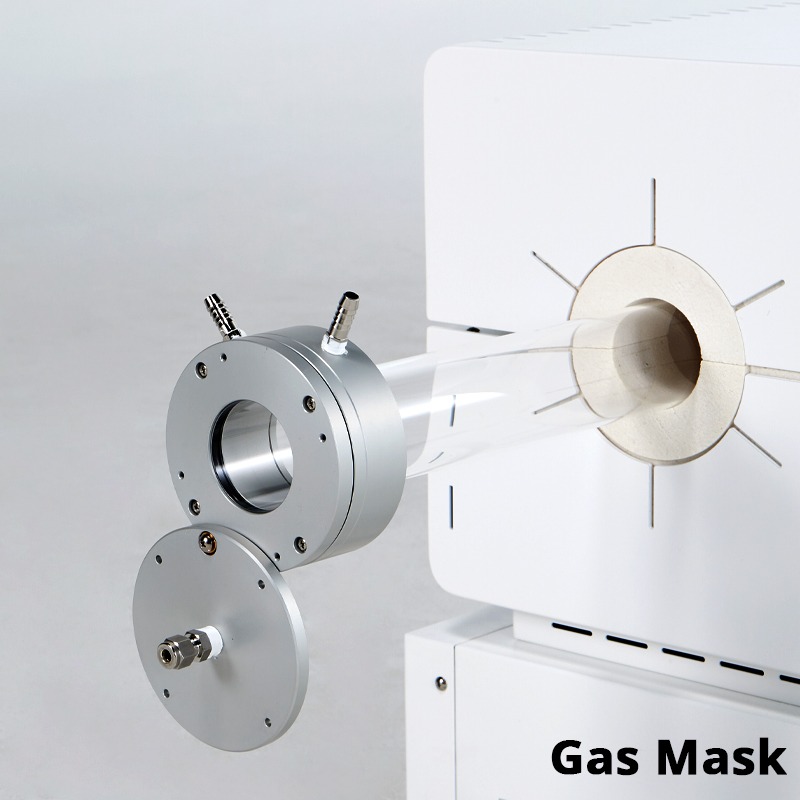

  Gas Mask

  Cat. No	Model	사용 Tube Size
  F08-02-810	TFGM060	for ф60mm 튜브
  F08-02-825	TFGM100	for ф100mm 튜브

  • ● 튜브 내부를 밀폐하기 위해 튜브의 양 끝에 장착 (개당판매 제품으로, 튜브 양 끝 장착을 위해서는 2개 구매 필요)
    ● 가스 주입 포트를 통해 튜브 내부로 가스을 주입하여 가스 분위기 형성 가능
    ● 진공 펌프를 통해 내부 공기를 제거하여 진공 분위기 형성 가능
    ● LF-GT660, LF-GT1060 모델 고온 구동 시 가스 마스크 보호를 위해 냉각수 순환 필요
    ● 가스 주입 포트 : 1/4 튜빙락, 냉각수 주입 포트 : 1/8 호스 니플

  Tube Bracket

  Cat. No	Model	사용 Tube Size	적용 Model
  F08-02-878	TFBK060	for ф60mm	LF-GT6XX
  F08-02-888	TFBK100	for ф100mm	LF-GT10XX

  • ● 고온 구동 시 가스마스크 무게로 인해 튜브의 양 끝이 처지는 것을 방지
